Configuración Inicial
DEBE SEGUIR ESTOS PASOS SI NO ADQUIRIO NUESTRO SERVICIO MENSUAL
IMPORTANTE ESTO: ANTES DE ARRANCAR: Conectar el gps al vehículo (cable rojo al positivo y negro al negativo, directo a la corriente del vehículo) y dejar el vehículo al aire libre para tener mejor señal. (No probar en garage, habitación o bajo techo). NO CONECTAR AL ENCHUFE NI A NINGUN OTRA FUENTE DE ENERGIA QUE NO SEA LA CORRIENTE DEL AUTO
1. Comprar un chip (CLARO O PERSONAL),
2. Activar el chip desde un celular como lo indica en la tarjeta sim.
3. Cargarle crédito para datos y SMS
4. Probar desde el teléfono navegar y enviar SMS
.ACLARACION LUEGO DE LA ACTIVACION DEL CHIP ES IMPORTANTE QUE SIGAN AL PIE DE LA LETRA LOS PASOS 5,6,7,8 Y 9 PARA QUE TODO FUNCIONE CORRECTAMENTE:
5. Colocar el chip en el gps y conectarlo a corriente cable rojo al positivo y negro al negativo al aire libre, las luces empezarán a titilar rápidamente.
6. Con la luces amarilla/verde y azul titilando lento y la roja prendida fija enviar SMS al número del chip que esta colocado en el GPS con el mensaje WHERE# . El GPS devolverá la posición.
7. Descargar la app de fabrica TRACCAR MANAGER .
8. MUY IMPORTANTE Una vez dentro de la app es importante que configuren el servidor. Deben cambiar demo.traccar.org por rastreo.traccar.ar. Si no quedo claro acá tenes un video de como se hace.
9. Importante no ingresar con su mail ni una contraseña inventada porque sino tendrán que borrar la app y volver a hacer el cambio del servidor, para Ingresar deben colocar el imei del gps que es el numero largo que tiene el gps debajo del código de barra en la etiqueta que tiene pegada y la contraseña es siempre la misma: 123456.
IMPORTANTE: Si el chip es personal deben configurar el APN del gps enviando el siguiente SMS: APN,datos.personal.com,[datos,datos]#
IMPORTANTE 2: Asegurarse que la perilla de batería este encendida. Esta perilla esta al lado del chip, para verificar su funcionamiento debemos conectar el equipo. Cuando este encendido, desconectamos el equipo de corriente, si continua funcionando es porque esta en ON, de lo contrario esta en OFF.
MIRAR VIDEO
Especificaciones técnicas
| Dimensiones | 80 x 35 x 17,5 mm |
| Peso | 47g |
| Redes | GSM / GPRS / GPS |
| Bandas | 850 / 900 /1800 / 1900 Mhz |
| Presición | 5m |
| Voltaje | 9V - 90V |
| Temperatura Trabajo | -20° C a 65° C |
| Consumo | 3mA - 35mA |
Estado de luces
| Amarillo Fijo | Señal GSM Conectada |
| Amarillo Parpadea | Buscando Señal GSM |
| Azul Fijo | Señal GPS Conectada |
| Azul Parpadea | Buscando Señal GPS |
| Rojo Fijo | Conectado a corriente |

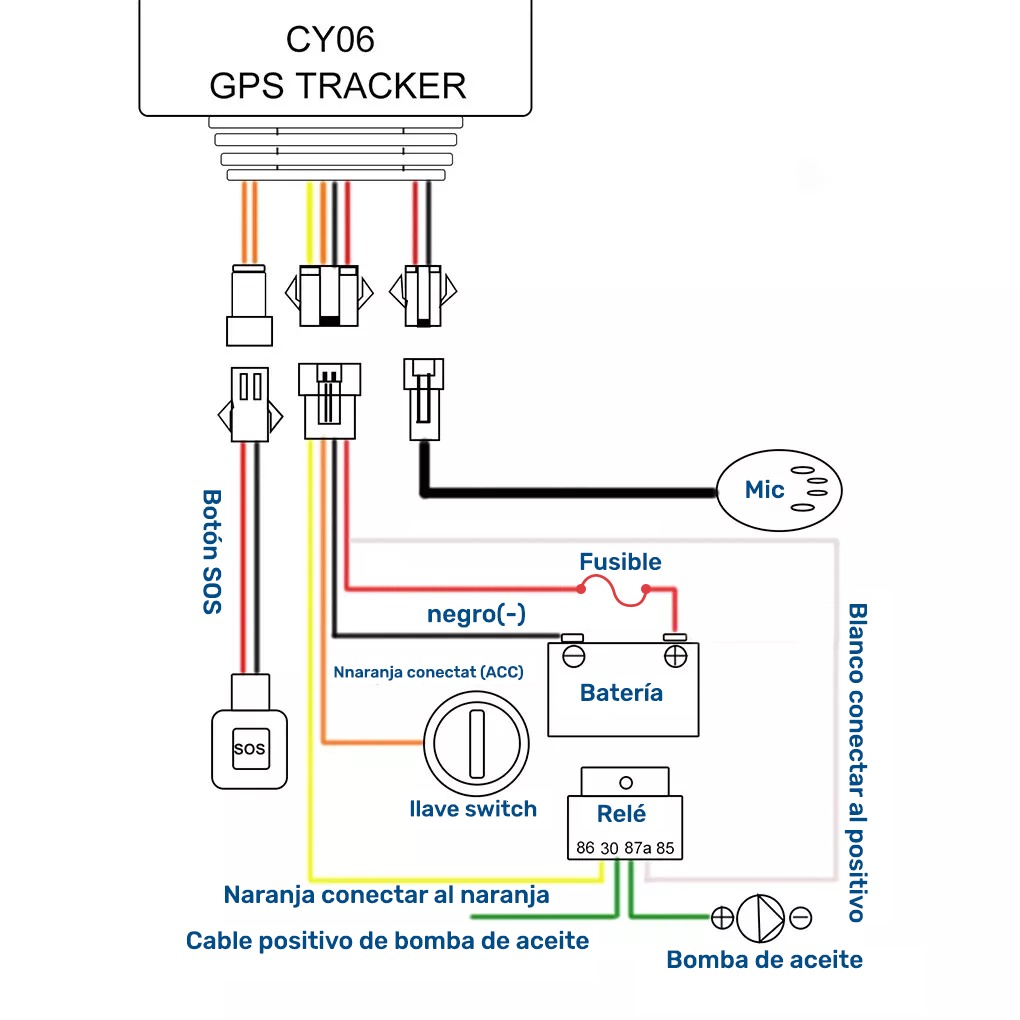

Conexión de los cables
Rojo | Positivo |
Negro | Negativo |
Blanco | Relay 86 |
Amarillo | Encendido |
RELAY | |
86 | Blanco GPS |
85 | Al positivo |
30 | Al positivo Bomba |
87a | Bomba de combustible |
Comandos SMS
| Cargar Número Administrador | CENTER,A,NUMERO_CELULAR# |
| Borrar Número Administrador | CENTER,D,NUMERO_CELULAR# |
| Configurar APN | APN,APN_SERVIDOR,[USUARIO,CONTRASEÑA]#
PERSONAL: APN,datos.personal.com,[datos,datos]# MOVISTAR: APN,wap.gprs.unifon.com.ar,[wap,wap]# |
| Cortar Corriente | RELAY,1# |
| Activar Corriente | RELAY,0# |
| Configurar Intervalo | TIMER,30# |
| Estado | STATUS#Respuesta del dispositivo:V:[Voltaje de la bateria],CSQ:[señal GSM, 33 es la mejor];PWR:[1 conecta la alimentación, 0 desconecta la alimentación]:ACC:[1 está encendido, 0 está apagado]:GPS:[1 tiene señal, 0 sin señal, 3 es dormir], 0,0; GS: [1 es mover, 0 es detener], 1; RLY: [1 detener aceite, 0 restaurar aceite]; SPDM: [valor de velocidad, modo de alarma]. |
| Parametros | PARAM#Respuesta del dispositivo:SN:[Número IMEI):T:20,3600;HBT:2;SOS:*,***;CN:[número del centro];TZ:[zona horaria]:Ángulo: 1,20,1; DRV:0 |
| Resetear | RESET# |
| Restaurar configuración de fábrica | Si el dispositivo no se puede operar debido a una operación incorrecta, o si desea borrar la configuración anterior del dispositivo, puede enviar un comando para restaurar la configuración de fábrica. Todas sus configuraciones anteriores se eliminarán, jutilice este comando con precaución! |
| Configurar Zona | Comando: GMT, [dirección], [zona horaria en horas], [zona horaria en minutos]#Por ejemplo: si la zona horaria es +8, el comando es GMT,E,8,00#si la zona horaria es -5.5, el comando es GMT,W,5,30# |
| Activar Micrófono | Versión 1: |
| Configuración Alarma | Cada comando de configuración de alarma tiene [M], significa configurar el modo de envío de alarma del dispositivo. Entrada 0 stand set APP alarma, entrada 1 stand set APP+SMS alarma, entrada 2 stand set APP+SMS+llamada alarma. |
| Configurar la alarma de corte de energía del dispositivo | Cuando se desconecta la alimentación principal del dispositivo, el dispositivo enviará alarmas.Establecer comando: POWERALM,ON, [M],2,2# Por ejemplo: POWERALM,ON, 1,2,2# Cancelar comando: POWERALM, OFF# |
| Alarma de exceso de velocidad abierta | *El dispositivo enviará una alarma cuando el vehículo supere el límite de velocidad establecido. Establecer comando: SPEED,ON,5,[ valor de velocidad].[M]#Si necesita establecer un limite de velocidad de 80 KM/H,comando: SPEED,ON,5,080,18Cancelar comando: SPEED,OFF# |
| Activar alarma velocidad | SPEED,ON,5,VELOCIDAD,MODO#ejemplo: SPEED,ON,5,080,1# |
| Alarma de vibración abierta | El dispositivo entra en modo de suspensión después de estar inmóvil durante 3 minutos. En el modo de suspensión, el dispositivo enviará una alarma cuando vibre.Configurar comando: SENALM,ON,[M]#Por ejemplo: SENALM,ON, 1#Cancelar comando: SENALM,OFF# |
| Alarma de encendido/apagado de ACC abierto | *El dispositivo enviará alarmas cuando el vehículo se encienda o se detenga.Abrir ACC ON comando de alarma: ACCONALM, ON,[M]#Cerrar ACC ON comando de alarma: ACCONALM,OFF#Abrir comando de alarma ACC OFF: ACCOFFALM,ON, [M]#Cerrar comando de alarma ACC OFF: ACCOFFALM,OFF# Por ejemplo: ACCONALM,ON,1# 0 ACCOFFALM,ON, 1# |
| Establecer alarma SOS | Mantenga presionado el botón SOS durante 3 segundos para activar la alarma SOS.Solo el número SOS puede recibir la alarma de llamada SOS. Si necesita una alarma de llamada SOS, configure primero el número SOS.Establecer comando de número SOS: SOS,A,[ número de teléfono 1),[ número de teléfono 2],[ número de teléfono 3]# Por ejemplo: SOS,A,13711116666,13866668888, 13522229999#Establecer comando de alarma SOS: SOSALM,ON,[M]# E.g: SOSALM,ON, 2#Cancelar comando de alarma SOS: SOS,D,1# 0 SOS,D,1,2,3# |
Aplicación de fábrica - Traccas.ar
Acceso WEB | https//rastreo.traccar.ar |
Usuario | IMEI GPS (EJ: 863829079753943) |
Contraseña | 123456 |
App Android: | https://play.google.com/store/apps/details?id=org.traccar.manager&pli=1 |
App iOS |
Luego de descargar la app deben configurar el servidor “https://rastreo.traccar.ar” y ahí ingresar los datos del dispositivo.
